產品名稱：協議轉換器
規格型號：UT-50202
端口數量：32口
轉換協議：Modbus-RTU/ASCII轉 ProfiNet
應用等級：工業級
產品概述：
UT-50202是一種 Modbus-RTU/ASCII 轉 ProfiNet 協議轉換器。它能夠?qū)崿F(xiàn)Modbus-RTU/ASCII 到 ProfiNet 協議的轉換。具有 RS485/RS232/RS422 接口支持ModbuS-RTU/ASCII的設備都可以使用本產品實現與工業總線 ProfiNet 的互連。如: PLC、DCS、分布式 I0、變頻器、掃描槍、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。
產品特性：
安裝方式：35mm 標準導軌安裝
尺寸：100*80*30mm
支持標準的 ProfiNet I/0 Device V2.3
ProfiNet 數據區：輸入最大 1440 字節，輸出最大 1440 字節。
支持 RT(同步),不支持 IRT(等時同步)、MRP(介質冗余協議)、MRPD(介質路徑規劃冗余)功能。
最大槽位：32個
串口隔離：光耦隔離、電源隔離
串口數量：支持雙串口 RS485/RS232/RS422，2串口獨立工作
串口終端電阻：需外置 1202 電阻。
串口協議：支持 Modbus-RTU/ASCII 主站協議。
串口參數：支持 300-460800 波特率，支持無、奇、偶校驗
串口支持的 Modbus 站點數：32個(受槽位限制)
支持的 Modubs 功能碼：01/02/03/04/05/06/15/16
工作電源：9-36VDC 輸入，標稱24VDC
工作溫度：-40~85℃
環境濕度：5%-95%(無冷凝)
防護等級：IP40
安規認證：
EMC：EN55032/35
EMI：FCC Part 15, CISPR 32 class A
EMS：IEC(EN)61000-4-2(ESD)接觸6KV/空氣8KV
IEC(EN)61000-4-3(RS)80MHz 至 1GHz 10V/m
IEC(EN)61000-4-4(EFT)電源 2KV/信號 1KV
IEC(EN)61000-4-5(Surge)電源共模 1KV 差模 0.5KV/信號 500V
IEC(EN)61000-4-6(CS)10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6，IEC 60068-2-64(Vibration)

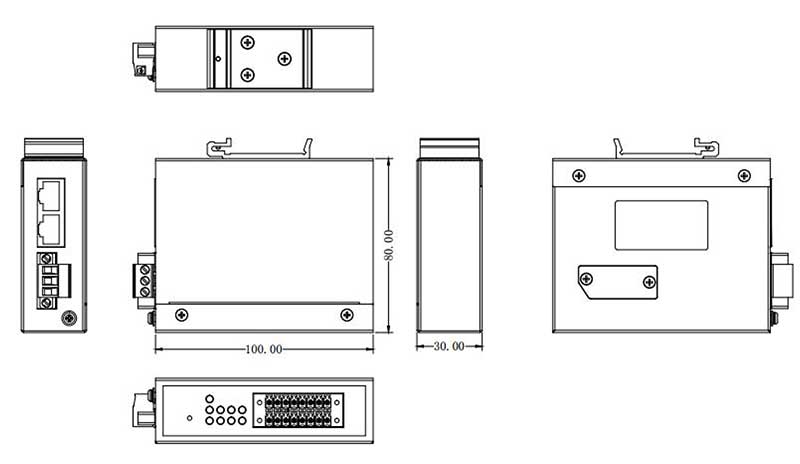

產品尺寸：
