產品名稱：Modbus網關
規格型號：UT-D6808MT-SW-IGW
通訊協議：RS485/422
端口數量：8口
安裝方式：導軌式
產品特性：隔離型
產品特級：工業級
產品概述：
該 Modbus 網關可以實現 Modbus TcP 協議到 Modbus Rī 協議的轉化，支持帶有 RS-485/422 接口的 RTU 設備進行連接，Modbus RīU 設備可以當從站，也可以當主站，支持一主多從或者多主多從的模式,可以有效地將大量Modbus節點連接至同一網絡，提供更簡單、可定制 的網絡集成解決方案。
產品特性：
● 支持8路互相隔離 RS-485/422串口,使設備更安全可靠。
● 支持 DC 電源隔離輸入
● 串口信號與系統信號使用數字容隔IC 實現隔離,隔離耐壓可達 1.5KV
● 支持2路 10/100Base-T(x)以太網接口,交換機模式
● 支持 Reset 鍵恢復出廠設置
● 每個串口都提供 T/R+,T/R-,R+,R-
● 支持多 MODBUS 主站輪詢
● 支持 MODBUS 從站數據緩存，加速輪詢響應
● 支持串口±6KV 防靜電保護，網口1.5KVAC 隔離保護
● 支持 Web 固件升級
產品參數：
| 接口 | 電源接口 | 3Pin 5.08 帶鎖端子，內置防反接 |
| 以太網接口 | 2xRJ45，1x10/100Base-T(x) | |
| 串行接口 | 8x3.81端子 | |
| LED 指示燈 | PWR 電源指示燈，RUN運行指示燈，16個串口收發指示燈 | |
| 按鍵 | 1個出廠復位按鍵 RESET | |
| 電源需求 | 輸入電壓 | DC 12-36V |
| 功耗 | 最大輸入功耗:3W | |
| 機械特性 | 外殼 | IP30 防護等級 |
| 重量 | 550g | |
| 安裝方式 | 導軌式/壁掛式安裝 | |
| 尺寸(長x寬x高) | 135mmx100mmx49mm(不含安裝件) | |
| 傳輸距離 | RS-485/422 | 1200m |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5%~95%(無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS | |
| 工作模式 | Modbus TCP Server、Modbus TP Client | |
| 串口參數 | 接口類型 | RS-485、RS-422 |
| 波特率 | 300-115200bps | |
| 校驗位 | None、0dd、Even、Mark、Space | |
| 數據位 | 7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32,FCC Part 15B class A | |
| EMS | IEC61000-4-2 ESD 接觸6KV,空8KV EC61000-4-3 RS 3V/m IEC61000-4-4 EFT 電源2KV,信號1KV IEC61000-4-5 Surge 電源2KV，信號1KV IEC61000-4-6 CS 3V/m | |

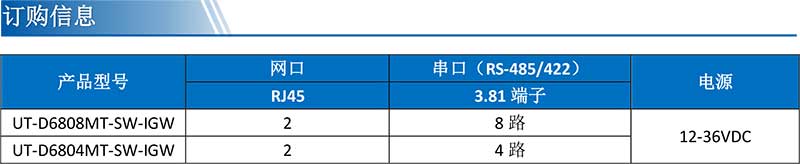

訂購信息：

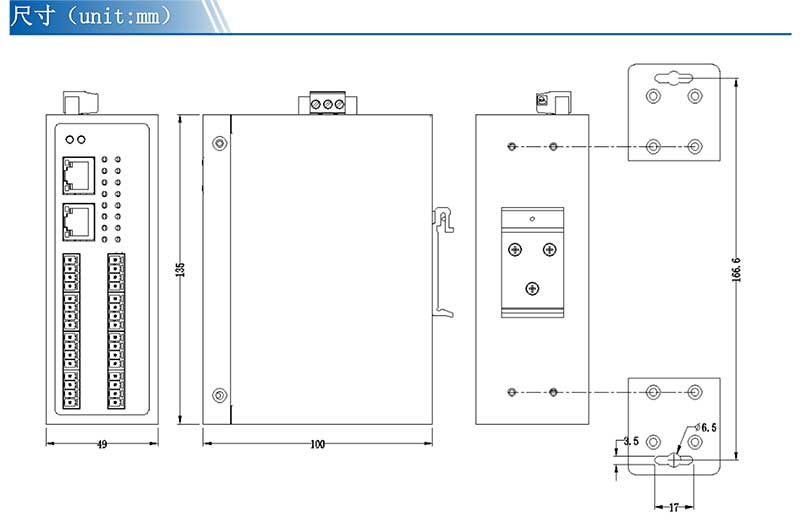

產品尺寸：
