>>系統概述：
道路交通治安卡口監控系統是指依托道路上特定場所，如收費站、交通或治安檢查站等卡口點，對所有通過該卡口點的機動車輛進行拍攝、記錄。將抓拍照片與視頻上傳各地交警大隊，再匯聚上傳至城市交通數據中心。對違章駕駛、超速加速、車輛追蹤處理的一種道路交通現場監測系統。
>>系統簡介：
浙江麗水第一期工程已建成21個城市主要出入口治安卡口，其中外圍卡口13個、道路卡口8個。本項目將建設新的高清卡口監控系統，增加建設50個高清治安卡口，并對第一期已建成的6個出入浙江麗水的重要卡口和前置卡口進行高清化改造。整個卡口系統具備報警、查詢、數據對比，違法車輛處理，套牌車輛分析，倒查跟蹤，時鐘同步、基于GIS的顯示和數據檢測，系統監控、視頻點播、數據挖掘分析，車輛軌跡分析等功能。
本系統采用了兩層式星型千兆拓撲結構，滿足現在高清攝像對高帶寬的要求。在現場接入層采用了采用工業級8+2G光電復用以太網交換機UT-6208，在中心監控層采用的是全千三層網管型機架式工業級以太網交換機UT-68228。現場接入層的UT-68228工業以太網交換機：一方面，將嵌入式控制主機的抓拍信號轉發給攝像機；另一方面，將攝像機抓拍的車輛信息上行至監控中心。
前端抓拍的車輛信息，經過監控中心的識別服務器識別車輛的車牌信息。此種星型組網拓撲結構，擴展性非常的強，可將一期治安卡口改造接入整個卡口系統中來；在前端采用的是帶光口的工業以太網交換機，徹底解決了由于大量使用光纖收發器而造成網絡節點過多的問題；采用了工業級以太網交換機，EMC性能顯著，且寬溫及防塵設計，使得整個傳輸網絡高速穩定。
>>解決方案：
A．采用UT-6208工業級8+2G光電復用以太網交換機
》配有2個千兆光纖端口（和2個千兆以太網端口），可選4個100BaseFX端口，最多8個100BaseT(X)端口，最多可提供8個POE口輸出。
》可以為IEEE 802.3af/at設備（PD）供電，消除了額外的布線需求。
》LED指示燈：P1、P2電源指示燈，F(xiàn)AIL電源故障燈, G1、G2千兆光纖指示燈，F(xiàn)1～F4百兆光纖指示燈，POE指示燈，RJ-45指示燈。
》報警觸點：一路繼電器輸出，常開常閉 容量1A @ 24VDC。
》支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等協議
》IP40防護等級，導軌安裝
》工作溫度-40℃~85℃

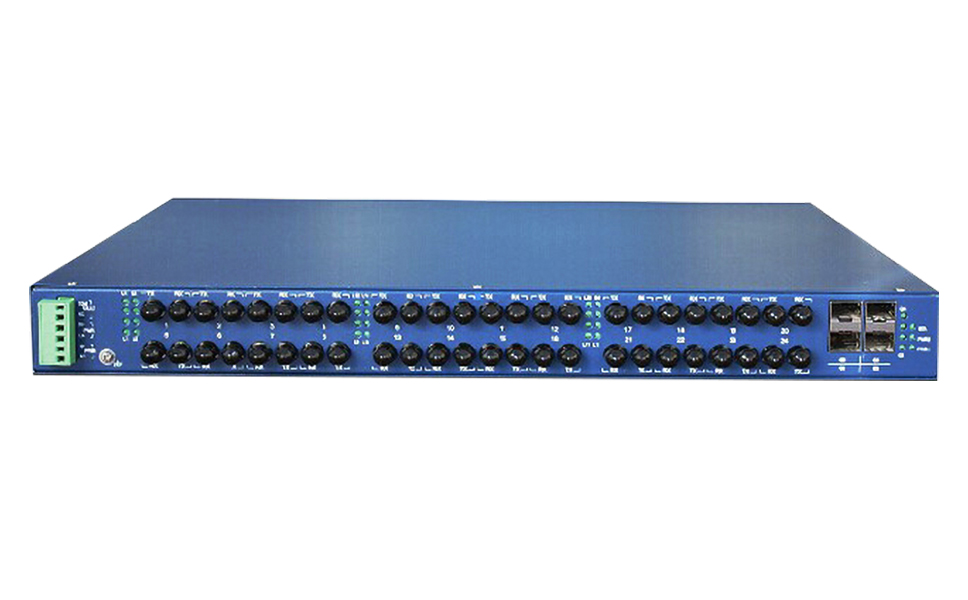

B．采用UT-68228全千三層網管型機架式工業級以太網交換機
》支持4個1000BASE-X(SFP)端口，8個1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護
》輸入電壓DC 12-48V,冗余雙電源輸入接線端子
》電源AC 220V，CE/FCC認證
》標準19英寸1U金屬機箱安裝
>>主要設備：
| 應用端 | 產品型號 | 產品參數 | 數量 | 應用場合 |
| 終端采集 | UT-6208/6218系列 | 配有2個千兆光纖端口，8/16個百兆以太網端口；內帶存儲轉發機制，支持多種協議；支持MDI/MDIX自動交叉功能；2個千兆提供光口或電口連接；雷擊浪涌沖擊防護（電源） | 30 | 站點監控數據傳輸 |
| 網絡層 | UT-68228系列： | UT-68228系列全千三層網管型機架式工業級以太網交換機，滿足IEC61850-3標準，最多支持28個千兆口（最多支持24個千兆SC/ST光口）。管理功能齊全，除了完善的二層功能比如QoS、VLAN、IGMP Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP/EAPS等，還支持三層比如靜態路由、RIP V1/V2、OSPF、VRRP等協議。冗余電源輸入，寬溫設計，強抗電磁干擾能力，非常適合組建大規模工業網絡。 | 10 | 監控中心及中心機房數據傳輸 |

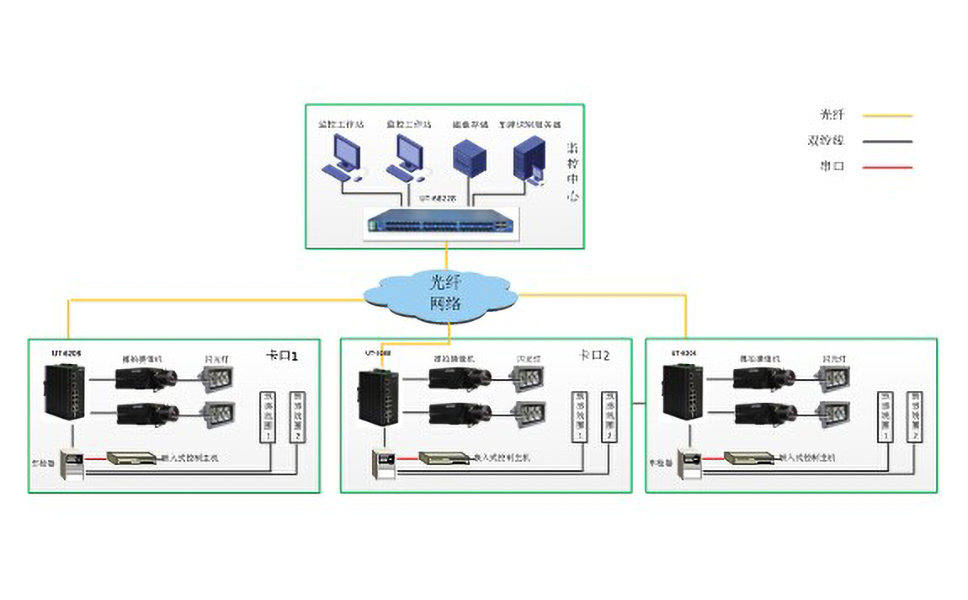

>>拓撲方案圖：
》選擇宇泰：
1．高可靠性：
☆環網自愈時間小于20ms
☆工業4級標準設計
☆采用無主站結構設計
☆確保本質安全的設計需要
2．高靈活性：
☆ 擴展接口豐富靈活
☆ 網管軟件便于網絡管理
