一、項目背景：
隨著經濟的發展，人們生活水平的提高，越來越多的人走出家門，外出旅游。航空由于具有高效、舒適、快捷的優點，越來越多成為人們長途旅行的首選。北京這座千年古都，做為新中國政治、經濟和文化中心，擁有豐富的旅游資源，吸引了來自海內外的大量游客，產生了巨大的航空客運需求。大興國際機場在這種情況下應運而生。宇泰科技，憑借自身在工業通訊領域多年的技術積累和良好的業界口碑，成功入圍大興機場設備供應商，成為大興機場跑道監控系統設備提供商。
二、項目概述：

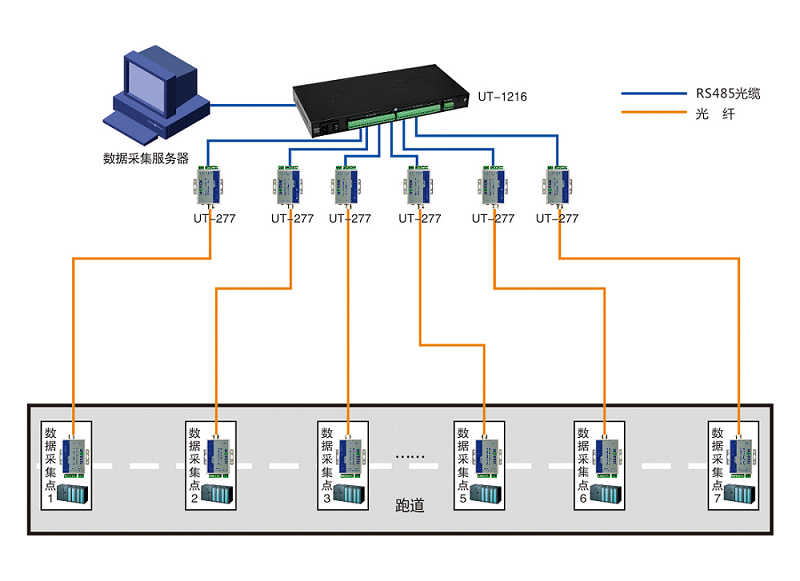

大興機場目前擁有4條跑道，每條跑道設置17個數據采集點。通過數據采集點可以采集機場跑道的氣象數據，檢測跑道上每架飛機的起降，并根據需要隨時對機場跑道燈光進行控制。每個數據采集點通過RS485光電轉換器UT-277SM-SC轉為光信號，遠距離傳輸到后臺監控機房，后臺機房通過RS485集線器UT-1216匯集信號，傳輸到數據采集服務器，拓撲如下：
三、方案特點：
●宇泰專利：RS485總線智能故障檢測與故障切斷隔離技術，保障網絡穩定可靠。
●所有設備均為工業級，寬溫寬壓，工作溫度范圍低至-40℃，高達85℃。
●所有通信和電源接口均做防雷防浪涌處理，更好的適應惡劣的現場環境。
●所有產品均為成熟產品，投放市場時間均為3年以上，經過市場的嚴格檢驗。
●網絡拓撲簡單，性能可靠，運維簡便。
四、產品介紹：

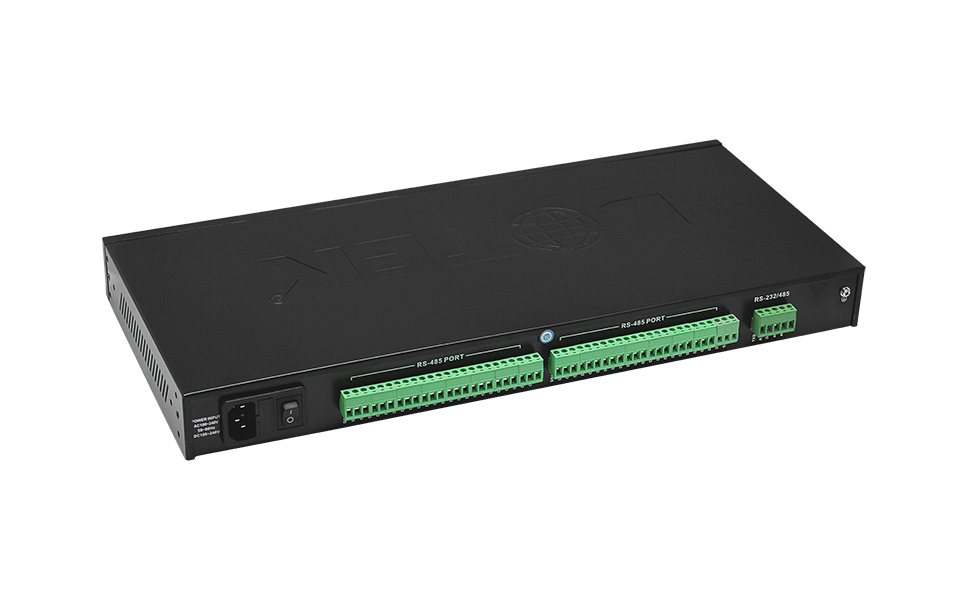

UT-1216:工業級轉16 口 RS-485集線器：
●宇泰專利：RS485總線智能故障檢測與故障切斷隔離技術，保障網絡穩定可靠。
●接口兼容 EIA/TIA 的RS-232C、RS-485 標準
●RS-232C 接口為 5PIN接線端子1-3腳，RS-485 接口為 5PIN接線端子4-5腳
●19個信號指示燈電源（PWR）、發送 (TXD)、接收（RXD）、故障（E1-E16）
●隔離電壓2500VRMS 500VDC連續，DC/DC隔離模塊
●傳輸速率：300bps-115.2Kbps
●保護等級：RS-232接口±15KV ESD保護 ，RS-485接口每線 1500W 的雷擊浪涌保護
●傳輸距離：0-5公里 （115,200-300bps）
●工作電源：AC100～240V 50/60Hz
●尺寸：440mm×201mm×44mm
●工作環境：-40℃到85℃，相對濕度為5%到95%

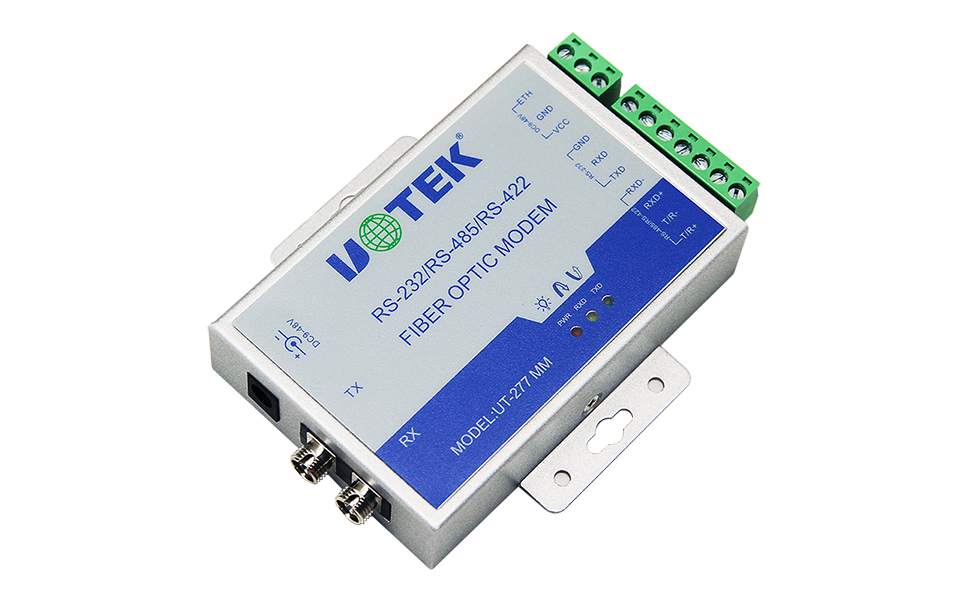

UT-277:工業級串口（RS-232/485/422）光纖轉換器：
●支持RS-232/RS-485/RS-422接口
●異步傳輸：點對點運用，速率達460Kbps
●傳輸距離：多模4，000米,單模20，000/40，000米
●工作溫度：-40度到+85度,相對濕度為5%到95%
●工作波長：1310nm(多模）,1310nm 1550nm(單模）
●電氣接口：RS-232/485/422采用接線柱連接器,光纖接口可選SC/FC/ST
●RS-232接口特性：標準RS-232三線接口±15KV（防靜電）ESD保護支持速率最高115.2Kbps
●輸入電壓：DC9-48V 200mA
●RS-485/422接口特性：采用端口自適應技術實現從端口到速率調節自適應，無需開關設●置，±15KV（防靜電）ESD保護支持多達32點輪詢環境
2019年，恰逢中華人民共和國成立70周年！宇泰科技以優質的產品質量，全力助力北京大興國際機場建成通航，宇泰科技正在用實際行動，完整的工業互聯網一站式解決方案，為祖國70周年華誕獻禮!
